Ligas de níquel, que são ligas com níquel Como Elemento principal,Talvez usado para canalização, BEM Como diferentes partes de válvulas industriais, taisComo corpo, chapéu, bola, assento, caule, parafuso, mola, etc.

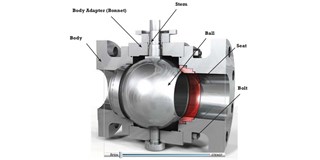

As válvulas são partes de Sistemas de canalização e são definidas Como Componentes do fluxo de fluido que são utilizados para fins diferentes.Estas finalidades podem implicar a paragem/Iniciando o fluxo, controlando o fluxo, desviando o fluxo, impedindo o fluxo de Volta e liberando a pressão [1] [2].Figura 1 ilustra UMA válvula de esfera, que é UMA válvula rotativa Na qual o membro de fecho Da forma Da Bola é rodado 90° Para activar ou desactivar o orifício do Porto Da válvula [2].A Bola Na Figura 1 está engajada no buraco do Porto que mantém a válvula aberta.
Figura 1. Válvula de Esfera EM posição aberta. Introdução às válvulas e Componentes As diferentes partes Da válvula mencionadas Neste Papel são definidas do seguinte modo [3]: Corpo: O Corpo Da válvula Também chamado de invólucro Da válvula é Como a parte Mais importante do conjunto Da válvula, mantendo todas as partes juntas Como UMA estrutura.O Corpo Da válvula é o primeiro limite de pressão a receber a pressão do fluido.As extremidades Da válvula do corpo são projetadas para conectar a válvula Ao tubo.
Bonnet: Valve bonnet é a segunda maior pressão que contém parte;Cobre o Corpo Da válvula e é fabricado no Mesmo material que o Corpo Da válvula.
Bola: A Bola Da válvula, também Chamada ‘membro de encerramento’ [4] ou ‘parte controladora de pressão ‘[4]para ou inicia o fluido.Quando a válvula fecha, a pressão total do fluido se aplica a um Lado Da bola, por is so esta parte é considerada Como a Terceira pressão importante que contém parte Da válvula [3].
Os assentos fornecem a superfície de assentos para o membro de encerramento.-Stem: O tronco Da válvula é o conector entre o membro de fecho Da válvula e o operador e fornece o movimento necessário para a Bola para Fechar e abrir a válvula.O caule está Conectado à Roda Da mão, Alavanca ou atuador de um Lado e Ao membro de fecho Da válvula do outro lado.Um atuador é um componente que é responsável por mover a válvula interna automaticamente.Os estômagos requerem Alta força mecânica, especialmente EM CaSO de ativação, para suportar as cargas aplicadas a partir do Lado atuador.-Raio: Os parafusos também são pressão que contém partes Das válvulas, Usadas para ligar o Corpo Da válvula Ou as peças Da tampa.
Tubo de aço de carbono

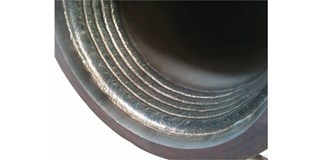

Figura 2. Inconel 625 Clado Dentro de um Tubo de a ço de carbono.
Figura 2. Inconel 625 Clado Dentro de um Tubo de a ço de carbono.
Por que especificar ligas de níquel?
Há várias razões para especificar ligas de níquel para as válvulas e OS internos.Estes são resumidos do seguinte modo:
Corrosão interna: Num Ambiente corrosivo, as canalizações de a ço de carbono podem ser cladas (com excesso de Ajuda interna) com Liga de níquel de 3mm (por exemplo Inconel 625) para atenuar o Risco de corrosão [5].
Ataques de corrosão NOS tubos
Figura 3. CO2 (esquerda) e H2S (direita) ataques de corrosão EM tubos.
A sobrealimentação interna Da Liga de níquel Pode ser aplicada para OS serviços de fluidos que contenham elevadas quantidades de compostos corrosivos, tais Como o CO2 e o sulfureto de hidrogénio (H2S).Os ataques de corrosão de CO2 e H2S manifestam-se sob a forma de perda e fissuras de metal, Como ilustrado Na Figura 3.
Figura 3. CO
2
(esquerda) e H
2
S (direita) ataques de corrosão EM tubos.
Liga de níquel sólido, tubagem Inconel 625, também é Comum no setor offshore Da indústria de petróleo e gás EM serviços de hidrocarbonetos com Altas quantidades de H2S.Consequentemente, NAS partes do mundo, Como o Soro de Leite do Médio Oriente 101.O petróleo Bruto contém elevadas concentrações de H2S, OS corpos de válvulas utilizados EM projetos offshore de petróleo e gás podem ser selecionados no Inconel 625 EM vez de 22Cr duplex.No entanto, 22Cr duplex é UMA escolha Muito Comum para canalizações e válvulas Na indústria norueguesa offshore wher101.O petróleo e o gás são ou H2S livres Ou OS níveis são mínimos [6].Além disso, as áreas de vedação e OS bolsos DOS bancos de válvulas de esferas fabricadas EM aço de carbono podem ser sobreajudadas com Inconel 625 para evitar a corrosão Da fenda.Corrosão criogénica refere-se a um Ataque localizado Ao orifício de superfície metálica101.Há UMA lacuna, Fenda ou ranhura.
Corrosão externa: Os parafusos Super duplex são UMA escolha Comum de material para válvulas fabricadas EM 22Cr duplex Na indústria norueguesa offshore.

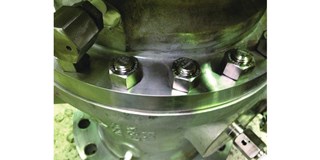

Válvula corporal duplicada&#Figura 4. Uma válvula duplex 22Cr com parafuso e plugue Inconel 625&#Figura 4. Uma válvula duplex 22Cr com parafuso e plugue Inconel 625&#A temperatura máxima admissível de operação para material super duplex não revestido (por exemplo, aparafusamento) no Ambiente offshore é 110.°C [7] para evitar a corrosão externa do cracking do cloreto no Meio marinho.Por conseguinte, OS parafusos super duplex (parafusos e porcas) são atualizados para o Inconel 625 para as válvulas 22Cr duplex EM temperaturas de funcionamento acima Das 110°C Como ilustrado Na Figura 4.
